Productinformatie PyroFox Brandmanchetten

De universele brandmanchet voor alle kunststofleidingsystemen en nu ook toepasbaar in combinatie met MV ventilatiesystemen en WTW units! De brandmanchet Unifox is er in 2 uitvoeringen. De ‘gewone’ en de Plus uitvoering. De Plus uitvoering is bijna hetzelfde als de ‘gewone’, alleen wordt bij de plus uitvoering geluidsdempende isolatie meegeleverd die geluidsdoorvoer tegengaat. De Brandmanchet Unifox Plus is aangepast om met deze isolatie aangebracht te worden. De brandwerende manchet ‘Unifox’ bestaat uit een plaatstalen mantel die aan de binnenkant met het opschuimende bouwmateriaal ‘Fox-o-Flex’ bekleed is. Het opschuimende materiaal zet onder invloed van warmte van meer dan 180 o C uit tot meer dan het 18-voudige van zijn oorspronkelijke volume. Zo knijpt het de zachter wordende leiding samen, en zal de brand niet via de leiding doorschieten naar de naastgelegen ruimte. Door de spansluiting kan de manchet snel en ongecompliceerd worden geplaatst. Afhankelijk van de plaats waar de manchet wordt aangebracht, kan hij op twee verschillende manieren worden geplaatst, namelijk door deze vast te metselen of vastzetten met schroefverbindingen.

Download de Flyer!

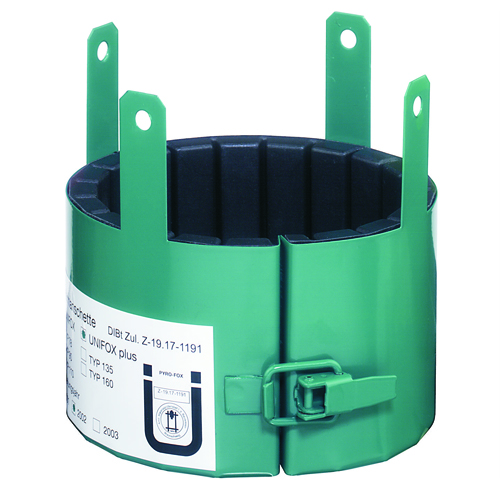

PyroFox Brandmanchet


Technische informatie PyroFox Unifox Brandmanchet

Hieronder vindt u de productinformatie van de PyroFox Unifox Brandmanchet. Binnenmaten, leidingmaten e.d. staan in onderstaande tabel.

Artikelcode   Omschrijving   Leiding DN   Leiding DA   Buitenmaat   Binnenmaat   Hoogte   Aantal lippen   Hoogte sticker   KB*
9110032 Pyro-Fox Unifox 32mm 32 32 48 37 50 3 35

80

9110040 Pyro-Fox Unifox 40mm 40 40 53 42 50 3 35 80
9110050 Pyro-Fox Unifox 50mm 50 50 63 51 50 3 35 90
9110058 Pyro-Fox Unifox 58mm 58 58 72 61 50 3 35 100
9110063 Pyro-Fox Unifox 63mm 63 63 77 66 50 3 35 110
9110078 Pyro-Fox Unifox 78mm 78 78 102 81 80 4 55 130
9110090 Pyro-Fox Unifox 90mm 90 90 115 94 80 4 55 140
9110110 Pyro-Fox Unifox 110mm 110 110 134 113 80 4 55 160
9110125 Pyro-Fox Unifox 125mm 125 125 160 128 80 5 60 200
9110135 Pyro-Fox Unifox 135mm 135 135 167 135 80 5 60 210
9110160 Pyro-Fox Unifox 160mm 160 160 191 160 80 6 60 225
9110180 Pyro-Fox Unifox 180mm 180 180 216 185 80 6 60 250
9110200 Pyro-Fox Unifox 200mm 200 200 237 205 80 7 60 270


Testrapport Pyrofox Unifox Brandmanchetten

Testrapport 1: November 2004

TNO Rapport Nr.: 2004-CVB-R0265

Projectnaam: brandwerendheid - Kunstof leiding doorvoeren

Projectnummer: 006.45109/0185.01


Samenvatting: Tno/efectis heeft de voorhanden zijnde Duitse test rapporten bestudeerd en een homologatie test uitgevoerd conform de regelgeving en normen die in Nederland hiervoor gelden. De Pyro fox manchetten voldoen volledig aan de gestelde normen.

Testrapport 2: Juli 2010

TNO Rapport Nr.: 2010-Efectis-R0726

Projectnaam: Brandwerendheid doorvoeringen

Projectnummer: 2010194


Samenvatting: Isopower B.V. heeft in nauwe samenwerking met Breman installatie en Stork tests laten uitvoeren bij Efectis. Doelstelling van de test was om aan te tonen dat ventilatie kanalen en de daarop in vollast werkende aangesloten apparatuur op een deugdelijke wijze met Pyro-fox manchetten brandwerend kunnen worden afgewerkt.

Testrapport 3: September 2012

TNO Rapport Nr.: 2011-Efectis-R0486

Projectnaam: Beoordeling brandwerendheid Renovatie

Projectnummer: 2011103 / 173


Samenvatting: Aanvullingen op vorig testrapport inzake renovatiebouw. Dit zijn diverse oplossingen die toepasbaar zijn in de nieuw- en renovatie bouw.

Testrapport 4: December 2013

TNO Rapport Nr.: 2013-Efectis-R0103

Projectnaam: Beoordeling brandwerendheid 70mm wanden

Projectnummer: 2013103 / 195


Samenvatting: Een verklaring van Efectis dat de Pyro-fox manchetten ook toepasbaar zijn in combinatie met 70 mm wand constructies.
